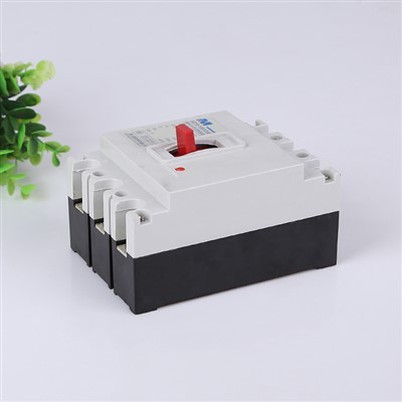

Các thông số chính của bộ ngắt mạch vỏ đúc

(1) Điện áp định mức: Điện áp định mức trên bảng tên cầu dao đề cập đến điện áp định mức của các tiếp điểm chính của cầu dao, là giá trị điện áp đảm bảo hoạt động bình thường lâu dài của các tiếp điểm của cầu dao.

(2) Dòng điện định mức: Dòng điện định mức trên bảng tên công tắc tơ đề cập đến dòng điện định mức của các tiếp điểm chính của cầu dao, là giá trị hiện tại đảm bảo-các tiếp điểm công tắc tơ hoạt động bình thường lâu dài.

(3) Dòng cắt: Dòng cắt là giá trị cài đặt hiện tại khiến bộ ngắt quá dòng hoạt động. Khi đoản mạch-mạch hoặc tải bị quá tải nghiêm trọng và dòng điện tải lớn hơn dòng điện cắt, các tiếp điểm chính của cầu dao sẽ ngắt kết nối.

(4) Đường cong thời gian-bảo vệ quá tải: Đường cong thời gian-bảo vệ quá tải là đường cong đặc tính nghịch đảo của thời gian. Dòng điện quá tải càng lớn thì thời gian hoạt động của bộ ngắt nhiệt càng ngắn.

(5) Điện áp định mức của cuộn dây bộ phận cắt điện áp thấp: Điện áp định mức của cuộn dây bộ phận cắt điện áp thấp phải bằng điện áp định mức của đường dây.

(6) Điện áp định mức của cuộn dây bộ ngắt mạch Shunt: Điện áp định mức của cuộn dây bộ ngắt mạch song song phải bằng điện áp nguồn điều khiển.

(7) Công suất ngắt mạch ngắn nhất được xếp hạng-Icu
Có hai chỉ báo về khả năng ngắt mạch của cầu dao: khả năng ngắt mạch ngắn hạn tối đa định mức Icu và khả năng ngắt mạch ngắn mạch định mức hoạt động Ics.

Công suất ngắt mạch ngắn hạn tối đa định mức-Icu là thông số giới hạn về khả năng ngắt mạch của cầu dao. Sau khi ngắt một số lỗi ngắn mạch-, khả năng ngắt của cầu dao sẽ giảm.

Công suất ngắt mạch-hoạt động định mức Ics là một chỉ báo ngắt của cầu dao, nghĩa là sau khi ngắt một số lỗi-ngắn mạch, nó vẫn có thể đảm bảo hoạt động bình thường.

Đối với cầu dao vỏ đúc, Ics được coi là đủ tiêu chuẩn miễn là nó lớn hơn 25% Icu. Hầu hết các cầu dao trên thị trường đều có Ics từ 50% đến 75% Icu.

(8) Công suất đột phá-hạn chế hiện tại
Khả năng cắt giới hạn dòng điện-đề cập đến khả năng của cầu dao nhằm hạn chế dòng điện sự cố khi xảy ra đoản mạch. Khi xảy ra đoản mạch, các tiếp điểm của cầu dao sẽ mở ra nhanh chóng, tạo ra hồ quang điện. Điều này tương đương với việc tạo ra điện trở hồ quang tăng nhanh nối tiếp với mạch điện, do đó hạn chế sự gia tăng dòng điện sự cố. Điều này làm giảm tác động bất lợi của các tác động điện từ, điện động và nhiệt của dòng điện ngắn mạch- lên cầu dao và thiết bị điện, kéo dài tuổi thọ sử dụng của cầu dao. Thời gian ngắt của cầu dao càng ngắn thì tác dụng hạn chế dòng điện càng tốt và Ic càng gần Icu.

⑼ Đặc tính cắt của bộ ngắt mạch thu nhỏ

Đặc tính cắt của cầu dao được chia thành nhiều loại, chẳng hạn như A, B, C, D và K, và ý nghĩa tương ứng của chúng như sau: Đặc điểm cắt loại A{0}}: dòng điện cắt là (2~3)In, phù hợp để bảo vệ các mạch điện tử bán dẫn, đo mạch bằng máy biến áp công suất nhỏ hoặc hệ thống có mạch dài và dòng điện ngắn mạch-nhỏ; Đặc điểm cắt loại B-: dòng điện cắt là (3~5)In, phù hợp với hệ thống phân phối điện dân dụng, bảo vệ các thiết bị gia dụng và bảo vệ an toàn cá nhân; Đặc điểm cắt loại C-: dòng cắt là (5~10)In, phù hợp để bảo vệ đường dây phân phối điện và mạch chiếu sáng cũng như mạch động cơ có dòng kết nối cao; Đặc điểm ngắt loại D{10}}: dòng điện cắt là (10~20)In, phù hợp để bảo vệ các thiết bị có dòng điện khởi động cao, chẳng hạn như máy biến áp và van điện từ; Đặc điểm cắt loại K{13}}: nó có dòng cắt nhiệt gấp 1,2 lần và phạm vi cắt từ tính gấp 8 ~ 14 lần, phù hợp để bảo vệ thiết bị mạch động cơ và có khả năng chống dòng khởi động cao [3].
